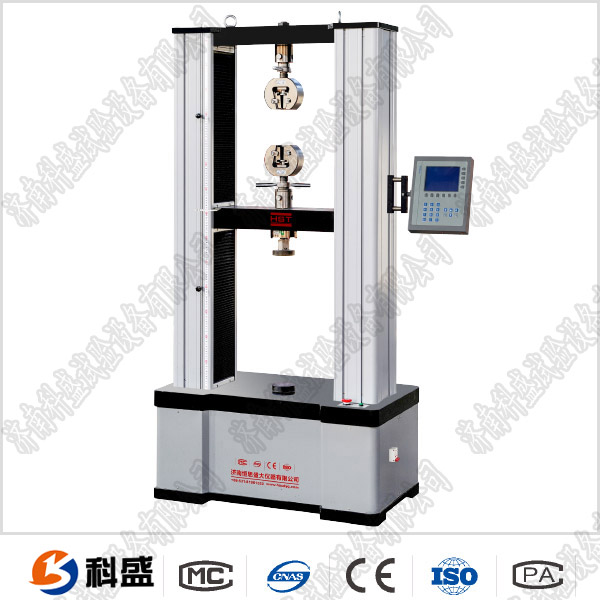

儀器發條彈簧拉壓試驗機

規格：BJTL-Z100；結構：滾珠絲杠；

工作方式：滾珠絲杠傳動，精密電機加載；顯示方式：大液晶、漢字顯示；

數據處理：自動采集、處理，可以保存、查詢、打??；

量程：1-100%；試驗力分辨力：1N；零點相對誤差：±0.1%；

試驗力示值相對誤差：±1.0%；試驗力示值重復性相對誤差：1.0%；

位移分辨率：0.01mm；位移示值誤差（微米）：≤±（50+0.15l）；

拉伸空間：600mm；壓縮空間：600mm；壓盤直徑：150mm（可根據您的要求定制）；

上下壓盤平行度：≤0.05mm；速度范圍　　1-300mm/min；

試驗機尺寸：約760×550×1850mm；試驗機重量(凈重)：約450kg；

供電電源：AC 220V±10% 50Hz；

試驗機級別：1級。

基本概念、原理：

分辨力：試驗機指示裝置能有效分辨的小示值差

剩余高度：彈簧在外力的作用下發生形變后物體的高度，用H表示。

變形量：彈簧沿負荷作用方向產生的相對位移，其變形的高度(自由高度C剩余高度),用△H表示。

彈簧剛度：使彈簧產生單位長度（角質）變形所需的負荷或扭矩，K=（F2-F1）/（H2-H1）單位用N/mm表示。

儀器發條彈簧拉壓試驗機是依據中華人民共和國機械行業標準JB/T7796-2005《彈簧拉壓試驗機》標準及JISB7738-2001《壓縮和拉伸盤簧試驗機》規定的技術要求制作，JJF1134-2005《專用工作測力機校準規范》校驗。

主要用途、功能介紹：

1、按照國家相關規定和行業標準要求，由具備計量檢定證書的專業人員對出廠每臺機器嚴格進行標定、檢測每項功能；

2、可通過4種測試方法對彈簧測試，滿足不同的測試需求；

3、國內首創：試驗機可顯示彈簧力值與高度、力值與變形2類變化曲線，便于分析；

4、國內首創：可實現壓盤自動合并清零（區別與其他公司卡尺測量，手動輸入位移）,方便快捷;并可滿足測試變形、位移要求極小的彈簧，如：碟形彈簧、彈片等；

5、圓柱形彈簧拉壓試驗機可對彈簧進行一點或者多點自動測試；并可預設標準值、上下偏差，自動判斷彈簧是否合格，高于標準值還是低于標準值；

6、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度；

7、程序過載、機械限位過載報警提示、自動返回，雙重保護傳感器、試驗機不受損壞；

8、試驗結果可保存50組數據，可查詢、打印。

儀器發條彈簧拉壓試驗機環境與工作條件

1、圓柱形彈簧拉壓試驗機室溫10℃-35℃范圍內;相對濕度不大于80%；

2、試驗機需在周圍無振動、無腐蝕性介質和無較強電磁場干擾的清潔環境中；

3、電源電壓的波動范圍應在額定電壓的土10%以內；

4、在穩固的基礎上正確安裝。
